降壓硅鏈主要包括DC電源(充電裝置、電池組)、DC母線(合閘母線、控制母線)、DC饋線及監控系統(微機監控裝置、絕緣監測裝置)。并可根據具體情況安裝放電裝置(可選)和母線電壓調節器(可選)。

　　變電站為什么要采用降壓硅鏈，與交流系統相比有什么優勢？

　　1.電壓穩定性好，不受電網運行方式和電網故障影響，單ji接地仍可運行。

　　2.一套降壓硅鏈一般有兩路交流輸入(自動切換)，另一套蓄電池，相當于三個電源，供電可靠，高。

　　3.如果使用交流電源，當系統短路時，電壓會因短路而降低，也會降低二次控制電壓。在嚴重的情況下，斷路器將不會由于低電壓而打開！

　　DC供電系統的功能

　　1.降壓硅鏈?zhǔn)菫樾盘柡瓦h(yuǎn)動設備、保護和自動裝置、事故照明和斷路器(開關)的分合閘操作提供DC電源的電源設備。降壓硅鏈?zhǔn)仟毩㈦娫?。在外部交流電源中斷的情況下，電池組將繼續提供DC電源，以保證系統設備的正常運行。

　　2.降壓硅鏈的用電負荷ji其重要，對供電可靠性要求很高。降壓硅鏈的可靠性是保證變電站anquan運行的決定性條件之一。

　　降壓硅鏈框圖和常用術語

　　交流電由充電模塊整流以對電池組充電并向DC負載供電。監控系統相當于整個降壓硅鏈的大腦，通過通信線路對各個單元進行監控和管理。

　　充電模塊

　　將交流電轉換成直流電的轉換器。其主要功能是實現正常負載供電和電池均衡/浮充。

　　蓄電池組

　　將電能和化學能相互轉換，通常處于浮充待機狀態。在交流電源丟失、事故狀態、大電流啟動等情況下。，電池是負載的weiyiDC電源。

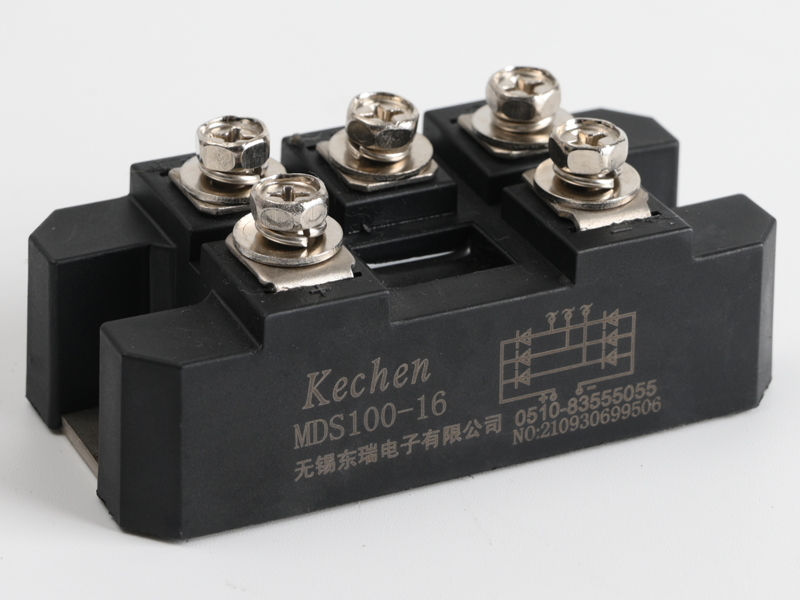

　　降壓硅鏈

　　在合閘母和控制母之間串聯硅二ji管起到降壓的作用。

　　關閉總線

　　DC母線為電力負荷，如DC電源板中的斷路器操作機構。平時合閘母線提供無負荷電流的瞬時供電。合閘時電流較大，會造成母線電壓短時下降，母線電壓一般為240VV。

　　控制總線

　　DCDC母線電源屏為保護和自動控制裝置、控制信號回路等?？刂颇妇€在小負荷下提供連續的DC電源，控制母線電壓一般為220V。

　　直流饋線

　　從DC饋線屏到DC小母線和DC配電屏的DC電力電纜。

　　監控模塊

　　監控和管理降壓硅鏈，包括電池充電方式的控制、系統異常故障的顯示和報警、設備的遠程通信、遙測和遙控等。
